Программируемый логический контроллер «Багет»

Модульный контроллер для широкого спектра задач в области автоматизации технологических процессов.

В состав ПЛК-1 входят следующие модули:

  • модули процессорные с возможностью подключения модуля GPS/ГЛОНАСС, без возможности подключения модуля GPS/ГЛОНАСС;
  • модули ввода-вывода цифровых сигналов постоянного тока номинальным напряжением 24 В;
  • модули ввода-вывода дискретных сигналов 220В;
  • модули измерения аналоговых сигналов силы постоянного тока 4-20 мА, напряжения 0-10В;
  • модули генерации аналоговых сигналов силы постоянного тока 4-20 мА, напряжения 0-10В;
  • модули измерения сигналов с датчиков температуры (термопар, термометров сопротивления);
  • коммуникационные модули с интерфейсом RS-485 и RS-232;
  • модуль питания.

Частота микропроцессора, МГц 200
ОЗУ:
- тип DDR3
- объем, МБайт, не менее 1024
Пользовательское ПЗУ, МБайт, не менее 16
ППЗУ NAND, Мбайт 256
Встроенные часы реального времени Есть
Календарь Есть
Коммуникационные интерфейсы:
- интерфейс Ethernet 10/100 Base-TХ 2
- технологический интерфейс USB 2.0 1
- интерфейс RS-485:
- для подключения внешних абонентов 2
- для подключения модуля на общую внутреннюю шину 1
- антенна для подключения модуля GPS/ГЛОНАСС 1
Напряжение питания, В 24
Потребляемая мощность, Вт, не более 15,6
Габаритные размеры, мм
- без учета шинного соединителя 45,2х103,5х119
- с учетом шинного соединителя 51,8х103,5х119

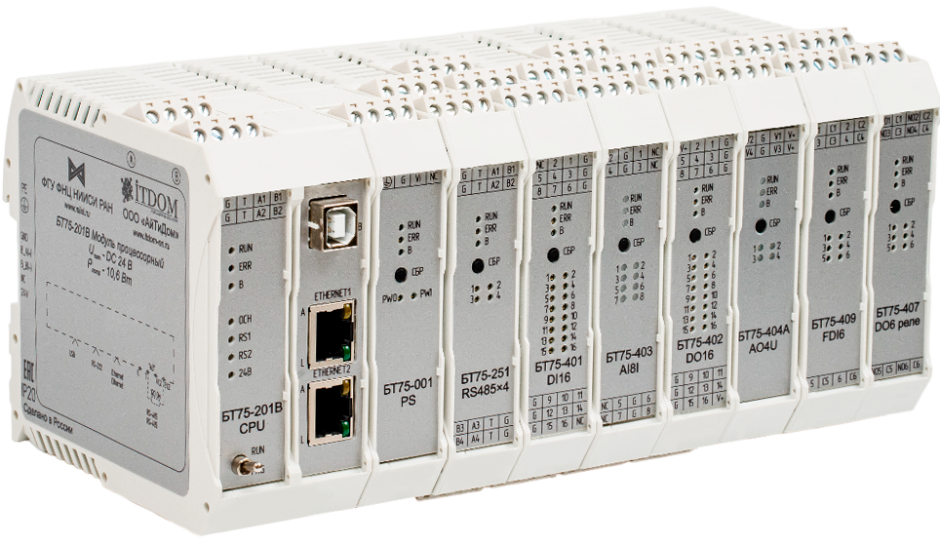

ПЛК-1
Модель БТ-201B
Модуль БТ-75-409
Модуль БТ75-407
Модуль БТ75-404А
Модуль БТ75-402
Модуль БТ75-403
Модуль БТ75-401
Модуль БТ75-251
Модуль БТ75-401

Модули питания

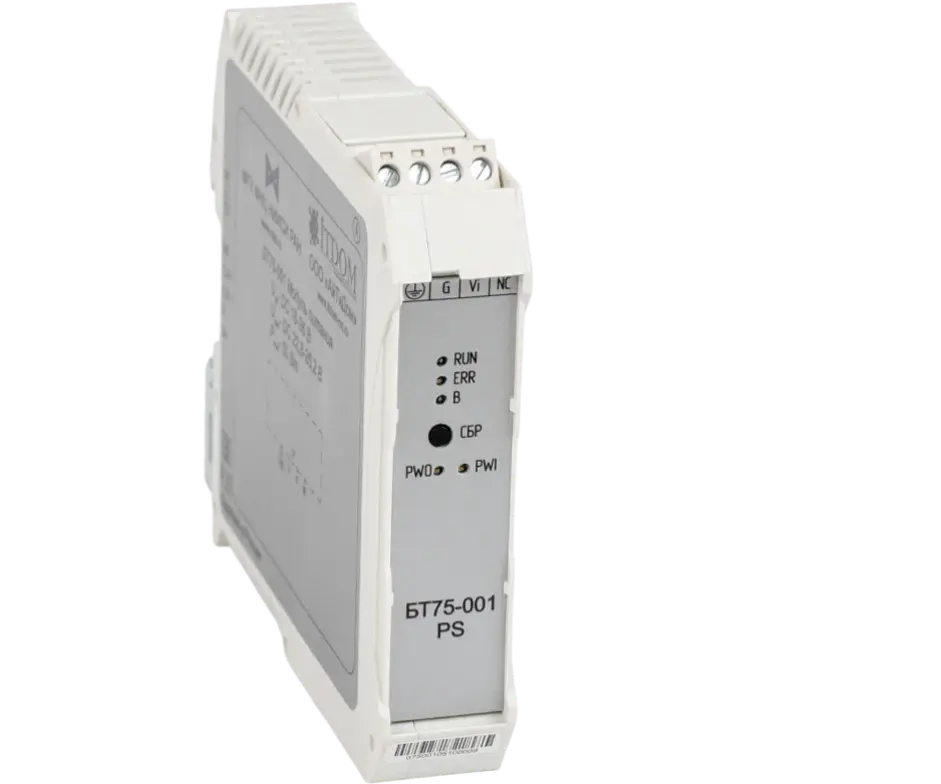

БТ75-001 Модуль питания Диапазон входного напряжения, В: 18-36 Диапазон выходного напряжения, В: 22,8-25,2(программируемое) Выходная мощность, Вт: 50


Модули процессорные

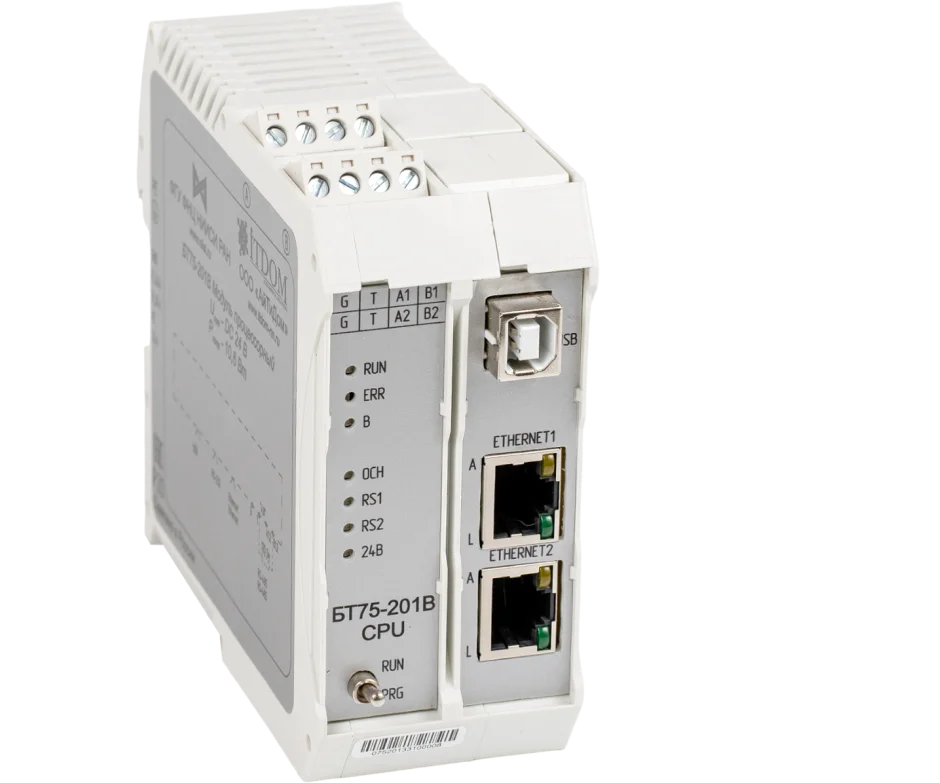

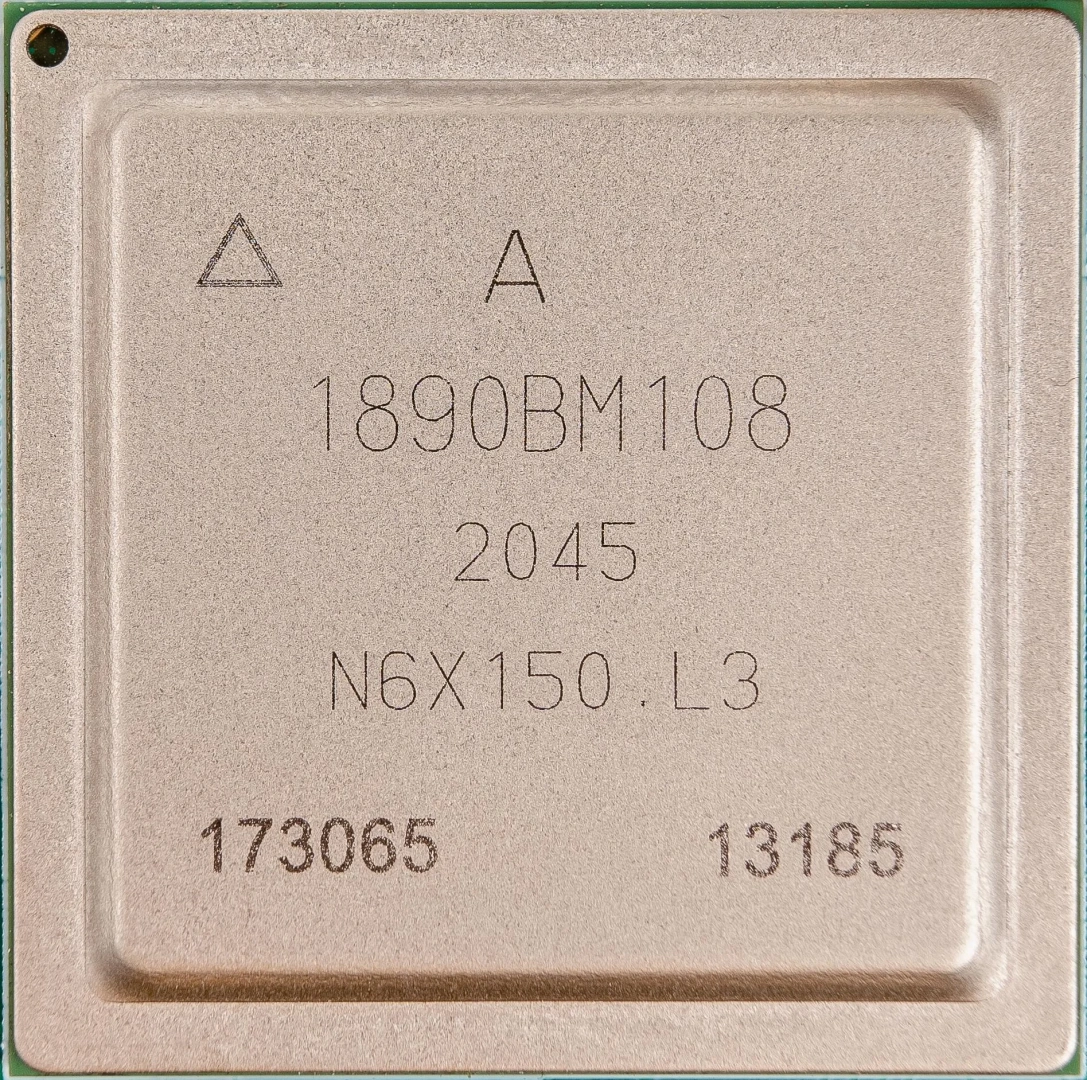

БТ75-201 Модуль процессорный 1890ВМ108 800МГц, 256 Mb RAM, 256 Mb NAND,USB,RS232, 2xRS485,2x Eth 10/100
БТ75-201А Модуль процессорный 1890ВМ108 800МГц, 256 Mb RAM, 256 Mb NAND,USB,RS232, 2xRS485,2x Eth 10/100

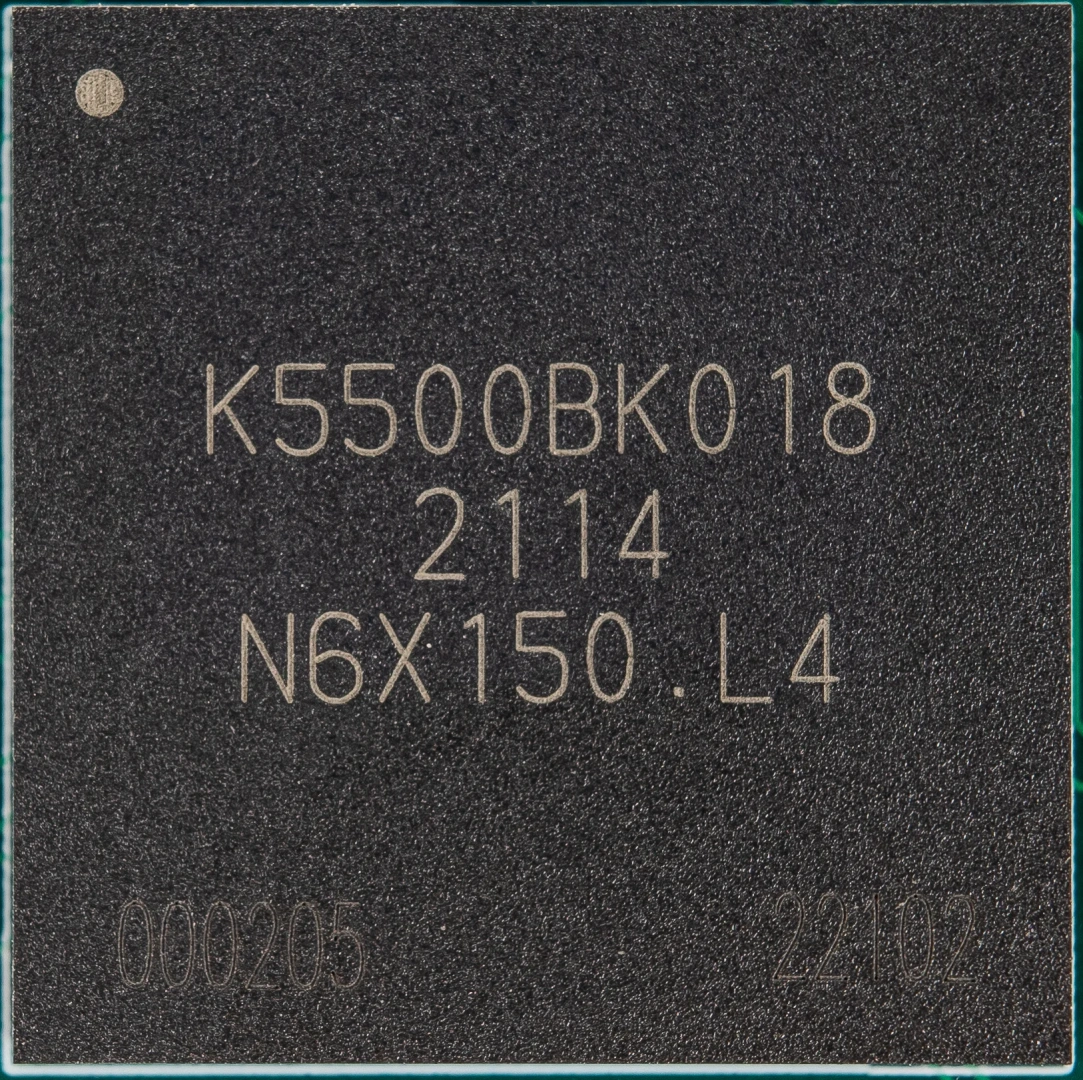

БТ75-201Б Модуль процессорный 5500ВК018 300МГц, 256 Mb RAM, 256 Mb NAND,USB,RS232, 2xRS485,2x Eth 10/100
БТ75-201В Модуль процессорный


Модули коммутационные

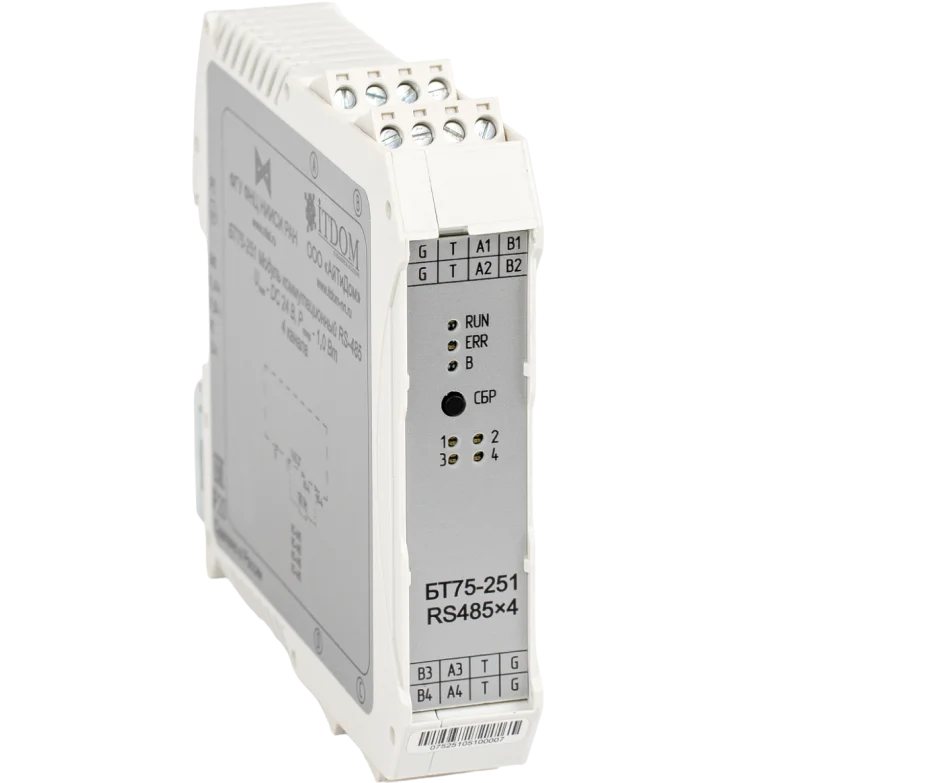

БТ75-251 Модуль коммутационный RS485, 4 канала Индивидуальная изоляция, до 115200 бит/с, ModbusRTU master RS-485 x 4(до 115200) (Modbus RTU, IEC-60870‑5‑101)
БТ75-251А Модуль коммутационный RS232, 4 канала Индивидуальная изоляция, до 115200 бит/с RS-232 x 4(до 115200)
БТ75-408 Модуль коммуникационный Ethernet, 4 канала, 2 слота SFP


Модули ввода дискретных сигналов

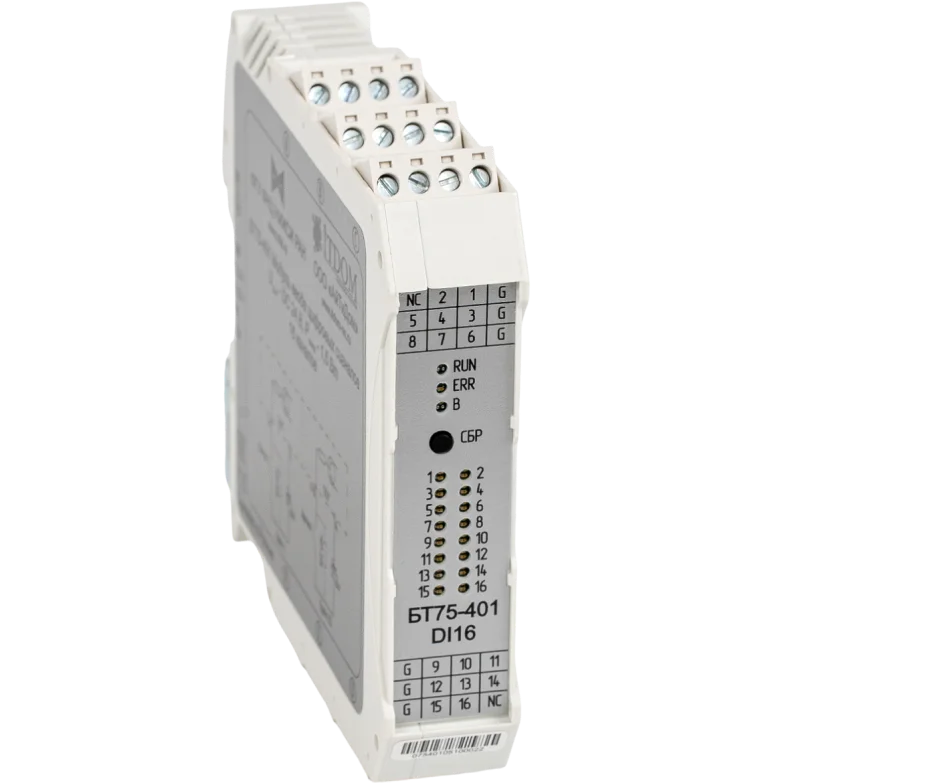

БТ75-401 Модуль ввода цифровых сигналов, 16 каналов групповая изоляция по 8 каналов, 24 В, source
БТ75-406 Модуль ввода цифровых сигналов, 220 В, 6 каналов 220 В DC, AC, индивидуальная изоляция

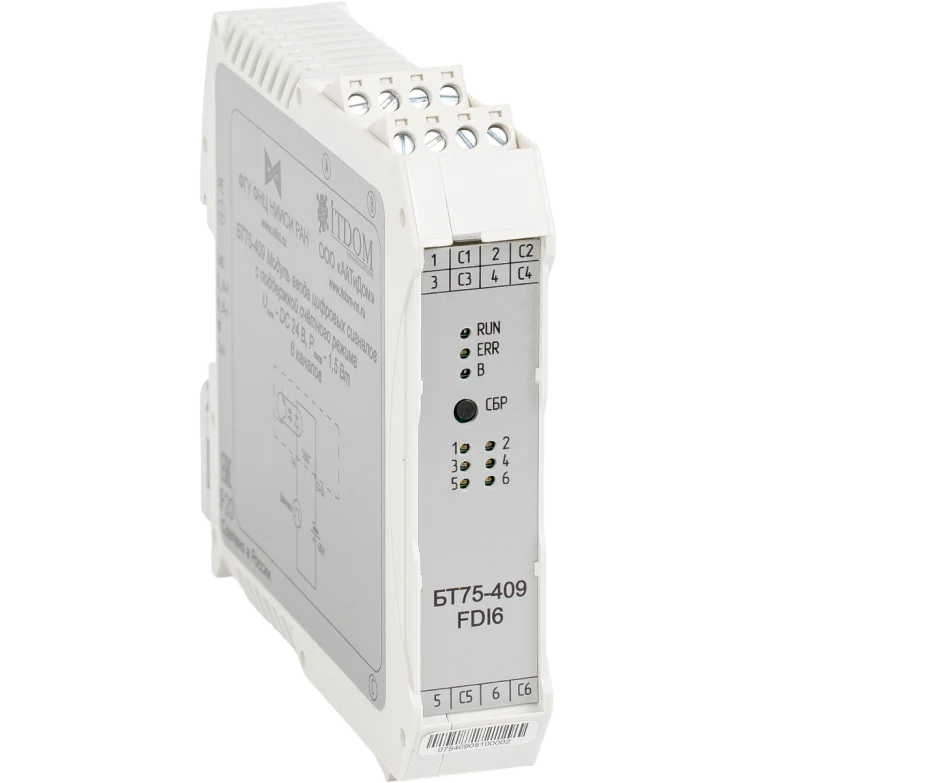

БТ75-409 Модуль ввода цифровых сигналов с поддержкой счетного режима , 6 каналов 6 каналов, Изоляция 3.75 кВт, 0-30 V DC, Ток срабатывания 1 мА, Минимальная ширина импульса для срабатывания 10 мс индивидуальная изоляция, частота до 200кГц


Модули вывода дискретных сигналов

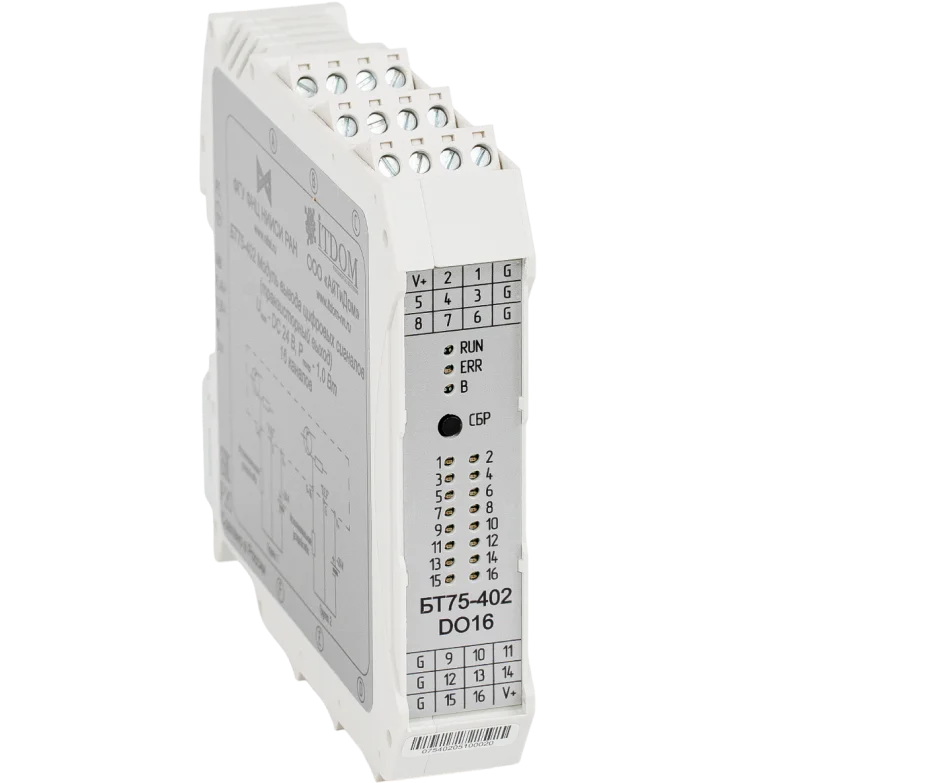

БТ75-402 Модуль вывода цифровых сигналов, транзисторный выход, 16 каналов групповая изоляция по 8 каналов, High Side Switch, V(OUT) OFF = 1 V, 11 - 45 V DC, Каждый канал до 0.5 А, Защита от переполюсовки

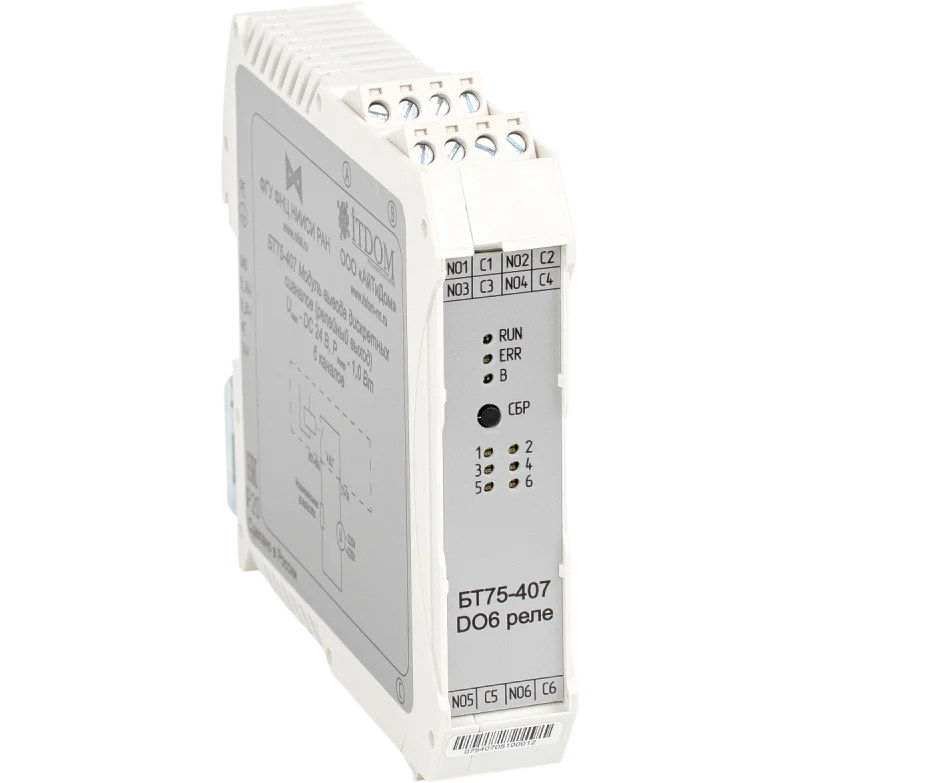

БТ75-407 Модуль вывода цифровых сигналов, релейный выход, 6 каналов 24В - 220 В DC, нагрузочная способность 2А, 24В - 220 В АС, нагрузочная способность 2А


Модули измерения аналоговых сигналов

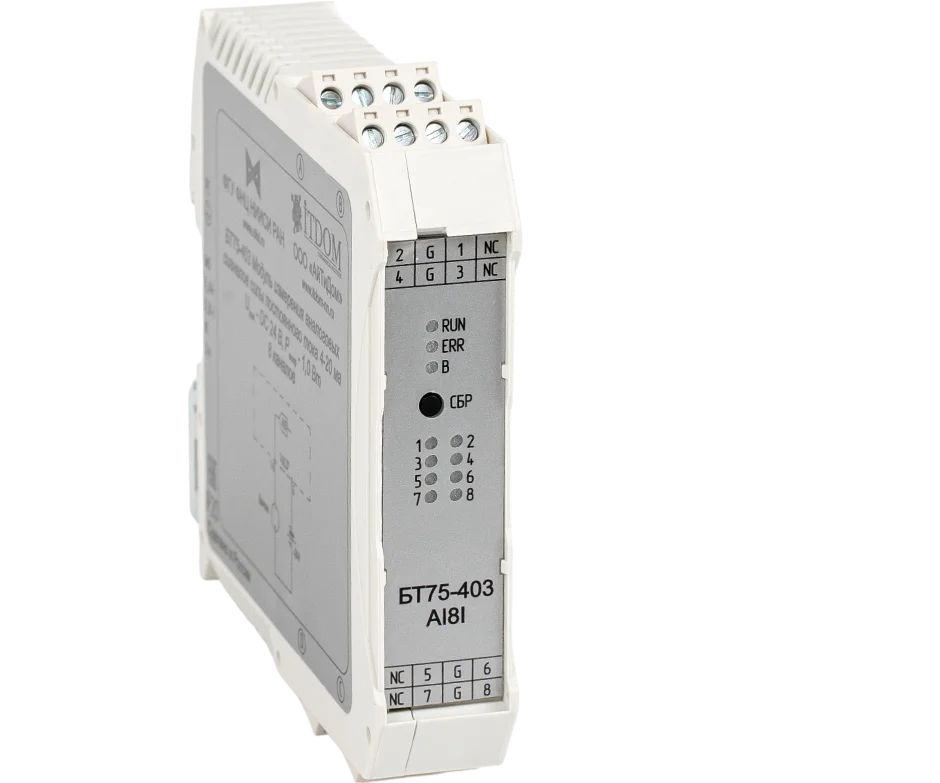

БТ75-403 Модуль измерения аналоговых сигналов силы постоянного тока 4-20 мА, 8 каналов 0-20мА/4-20мА, 0,15%
БТ75-403А Модуль измерения аналоговых сигналов напряжения постоянного тока 0-10 В, 8 каналов 0-10В, 0,15%
БТ75-403Б Модуль измерения аналоговых сигналов силы постоянного тока 4-20 мА, 8 каналов
БТ75-405 Модуль измерения сигналов термопар, 6 каналов K,L, компенсация холодного спая
БТ75-405А Модуль измерения сигналов термосопротивлений, 4 канала Pt100, Cu50, Cu100


Модули генерации аналоговых сигналов

БТ75-404 Модуль генерации аналоговых сигналов силы постоянного тока 4-20 мА, 4 канала 0-20мА/4-20мА, 0,15%

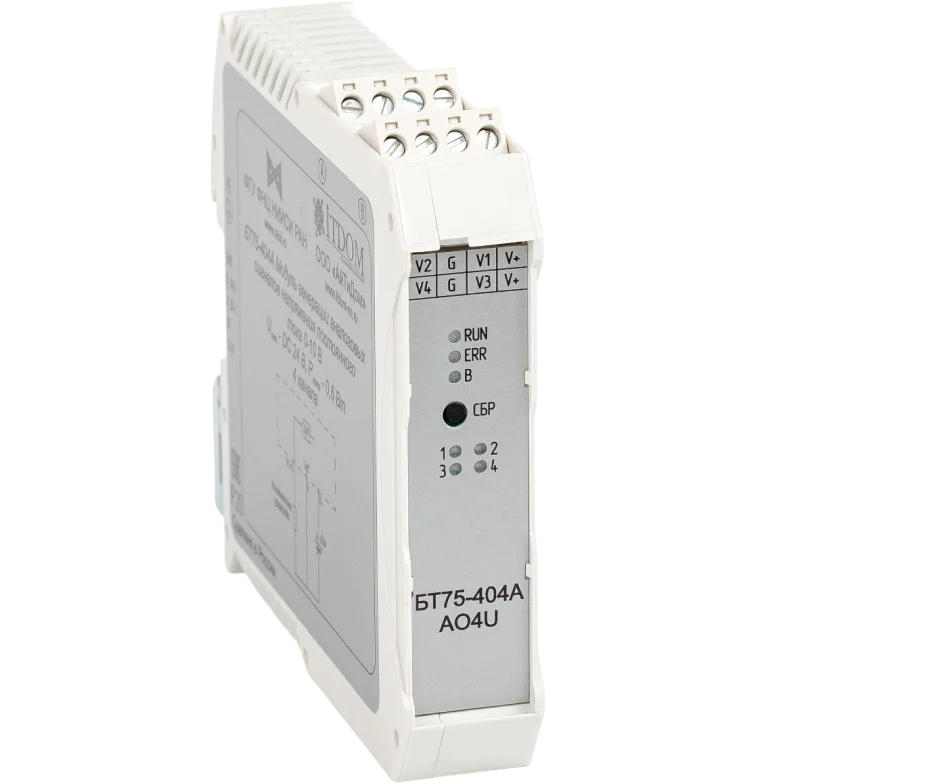

БТ75-404А Модуль генерации аналоговых сигналов напряжения постоянного тока 0-10 В, 4 канала 0-10В, 0,15%


Техническая документация

Руководство_по_эксплуатации_Багет_ПЛК1 PDF, 3.68 МБ Руководство_программиста PDF, 5.6 МБ

Производительный модульный контроллер для построения
высоконадежных распределенных АСУ ТП.

  • Надежная полевая шина EtherCAT;

  • Резервирование каналов, модулей, процессоров.

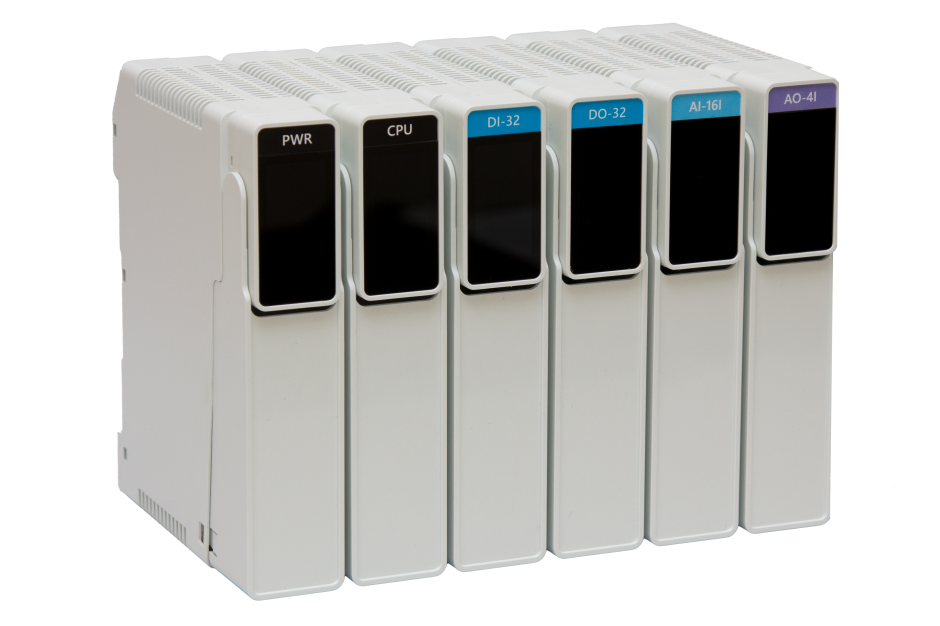

В состав ПЛК-2 входят следующие модули:

  • модуль процессорный;

  • модули ввода-вывода цифровых сигналов;

  • постоянного тока номинальным напряжением 24 В;

  • модули ввода-вывода дискретных сигналов 220 В;

  • модули ввода аналоговых сигналов постоянного тока (диапазоны от 0 до 20 мА/ от 4 до 20 мА/ от 0 до 5/ от минус 5 до 5 мА), сигналов напряжения (диапазоны от минус 10 до 10 В/ от 0 до 10 В);

  • модули вывода аналоговых сигналов тока, сигналов напряжения;

  • модули измерения сигналов с датчиков температуры (термопар, термометров сопротивления);

  • коммуникационные модули с интерфейсом RS-485 и RS-232;

  • модули источника питания.


ПЛК-2

Модули питания

БТ76-001 Модуль питания


Модули процессорные

БТ76-201 Модуль процессорный
БТ76-201А Модуль процессорный


Модули коммутационные

БТ76-251 Модуль коммутационный RS485, 4 канала
БТ76-251А Модуль коммутационный RS232, 4 канала


Модули ввода дискретных сигналов

БТ76-401 Модуль ввода цифровых сигналов, 32 канала
БТ76-406 Модуль ввода цифровых сигналов, 220 В, 16 каналов


Модули вывода дискретных сигналов

БТ76-402 Модуль вывода цифровых сигналов, транзисторный выход, 32 канала
БТ76-407 Модуль вывода цифровых сигналов, релейный выход, 16 каналов


Модули измерения аналоговых сигналов

БТ76-403 Модуль измерения аналоговых сигналов силы постоянного тока 4-20 мА, 16 каналов
БТ76-403А Модуль измерения аналоговых сигналов напряжения постоянного тока 0-10 В, 16 каналов
БТ76-405 Модуль измерения сигналов термопар, 16 каналов
БТ76-405А Модуль измерения сигналов термосопротивлений, 2 канала


Модули генерации аналоговых сигналов

БТ76-404 Модуль генерации аналоговых сигналов силы постоянного тока 4-20 мА, 4 канала
БТ76-404А Модуль генерации аналоговых сигналов напряжения постоянного тока 0-10 В, 4 канала


Модули шасси

БТ76-901 Модуль шасси


Модули оконечные

БТ76-902 Модуль оконечный, установка слева, без возможности расширения
БТ76-902А Модуль оконечный, установка справа, без возможности расширения
БТ76-902Б Модуль оконечный, установка слева, с возможностью расширения
БТ76-902B Модуль оконечный, установка справа, с возможностью расширения
